כור מצופה זכוכית מסוג F

קיבולת: 1000 עד 40000 ליטר; 40000 עד 50000 ליטר (התאמה אישית). תקן תכנון וייצור: GB/T25025-2010, GB/T25026-2017. עיצוב מבנה מרותך סגור יכול לאפשר דירוג לחץ גבוה יותר וקיבולת גדולה.

שלח החקירה

תיאור

לכור מצופה זכוכית מסוג F יש פתח ומכסה בראש הכלי העליון להתקנת תסיסה, קוטר הפתיחה אינו יותר ממחצית מקוטר גוף הכלי. הוא מתוכנן וייצור על פי התקן הלאומי הסיני והמבנה שלו כולל בעיקר גוף כלי מרופד זכוכית מרותך קרוב, תסיסה מרופדת זכוכית עליון, מכשיר הנעת גלגלי שיניים, אטם פיר, סוג U או סוג סליל חימום/קירור. מעיל, שסתום שטיפה תחתון, מכשיר מדידת טמפרטורה ולחץ וכו'. שיטת החימום ו/או הקירור היא עם מעיל מסוג au או מעיל מסוג חצי סליל/לימפה בצד החיצוני באמצעות מדיום של קיטור, מים או שמן תרמי.

תקן תכנון וייצור של כור מצופה זכוכית מסוג F הוא לפי GB/T150.1~4-2011, TSG21-2016/XG1-2020, GB/T25025-2010, GB/ T25026-2017.

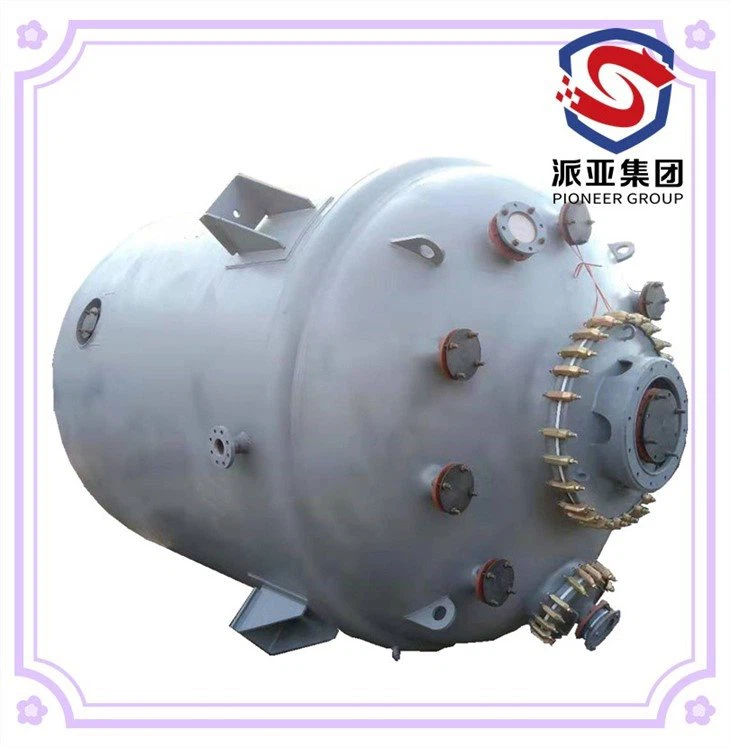

Fig-1 F Type Glass Lined Reactor

מפרט מוצר סטנדרטי

Fig-2 STANDDARD SPECIFICATION OF F TYPE GLASS LINED REACTOR(001)

בטנת GALSS בעלת ביצועים גבוהים

Fig-7 HIGH PERFOMANCE GALSS LINING(001)

אביזרים לכור מצופה זכוכית

Fig-8 GLASS LINED REACTOR ACCESSORIES(001)

PLANTESITE

Fig-9 PLANTSITE(001)

תהליך ייצור כלי פלדה מוסמך

חומר הבנייה הטוב ביותר - ה-MOC נקנה ממותג מפורסם עם הרכב כימי וניתוח חום ודו"ח בדיקת ביצועים מכניים כדי להבטיח את האיכות

כיפוף ועיבוד פלדה - מערכת בקרת CNC וכלי עבודה מיוחדים להבטחת הממד

חרירים מתנופפים על הראש - אזור הזרבובית מחומם עד שהפלדה הופכת לרקיעה וניתן לדחוף תבנית הידראולית דרך חור הפיילוט, ואז למקם את החרירים על הראש כדי להבטיח את הקשת של זווית R ולמנוע התפרקות זכוכית מרופדת מלחץ במיקום זה

שיטת ריתוך פלדה - SAW & SMAW

בדיקת מפרק ריתוך - ראש: RT-100 אחוז ; shell: RT-20 אחוז ; טבעת סגירה: PT על ידי נפט -100 אחוז ; ז'קט לטבעת סגירה: MT-100 אחוז

טחינת משטח ציפוי - על ידי מכונת שחיקה וידני כדי להבטיח את משטח הציפוי חלק

Fig-13 STEEL FABRICATION(001)
